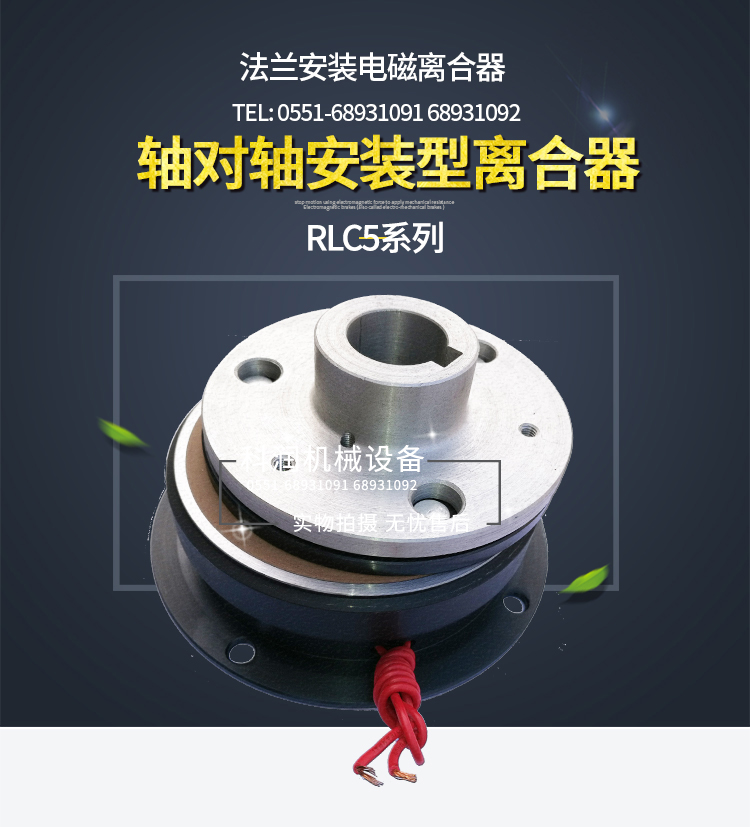

24V電磁離合器|法蘭安裝軸對軸型

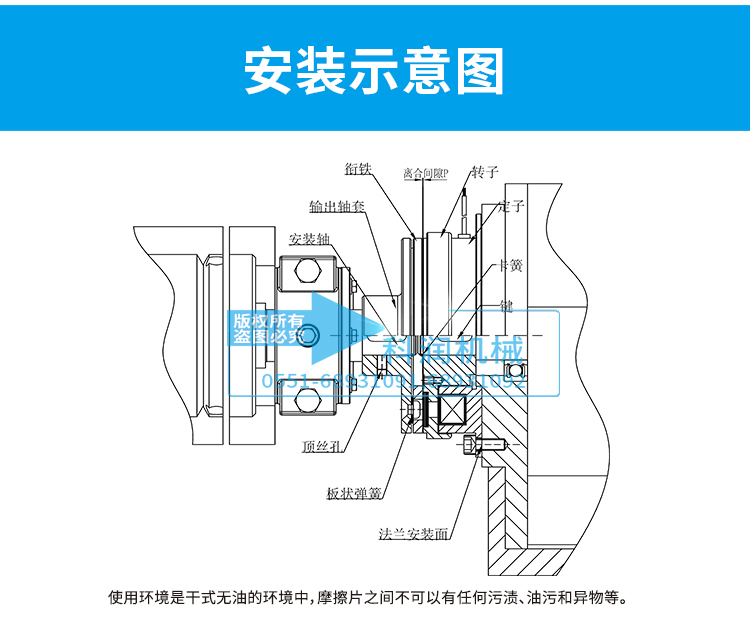

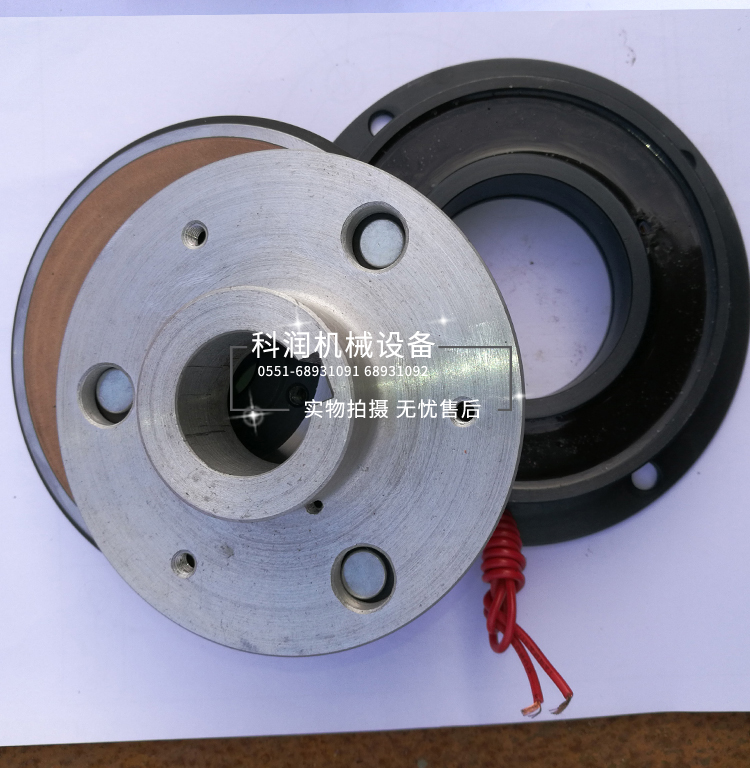

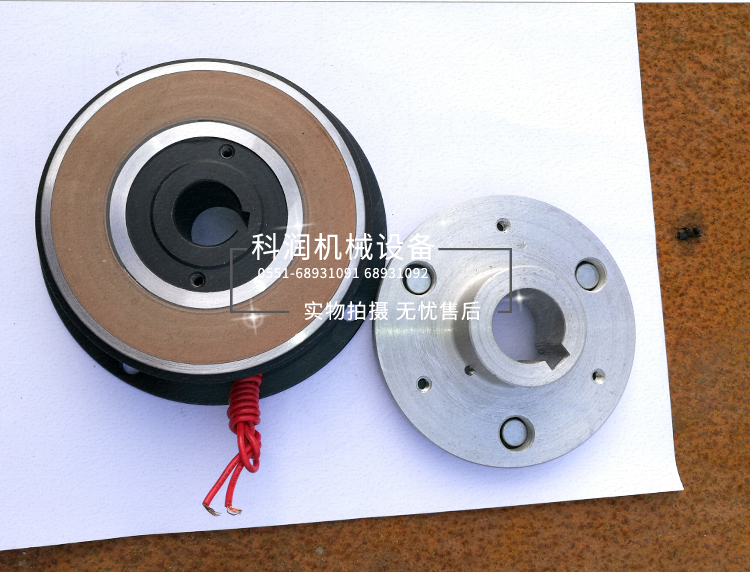

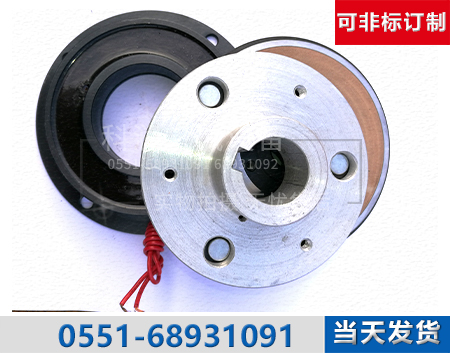

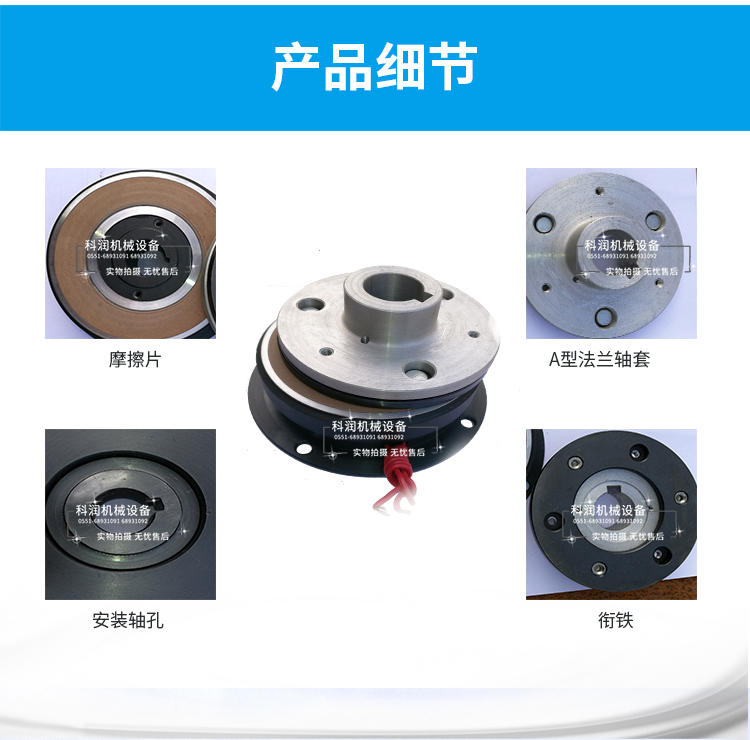

干式24V電磁離合器軸對軸安裝型，由法蘭盤式的電磁離合器主體與銜鐵組合構成，方便于安裝的干式單片電磁離合器（軸對軸法蘭安裝型）。銜鐵與法蘭軸套構件配合，用于軸對軸的安裝方式使用。

電子版選型手冊下載

（3.6M）

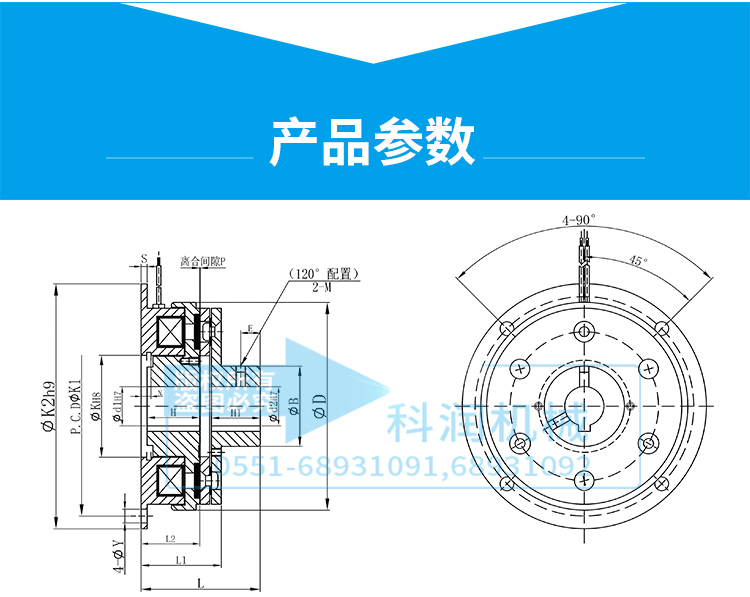

產品參數：

產品系列號	動摩擦扭矩	靜摩擦扭矩	最高轉速	線圈（20℃）				重量	資料下載
				電壓V	功率W	電流A	電阻Ω
RLC5-1	5N▪m	5.5N▪m	8000	DC24	11	0.46	52	0.7Kg	3D模型
RLC5-2	10N▪m	11N▪m	6000	DC24	15	0.63	38	1.2Kg	3D模型
RLC5-3	20N▪m	22N▪m	5000	DC24	20	0.83	29	2.1Kg	3D模型
RLC5-4	40N▪m	45N▪m	4000	DC24	25	1.09	23	3.9Kg	3D模型
RLC5-5	80N▪m	90N▪m	3000	DC24	35	1.46	16	5.6Kg	3D模型
RLC5-6	160N▪m	175N▪m	2000	DC24	45	1.88	13	11Kg	3D模型
RLC5-7	320N▪m	350N▪m	2000	DC24	60	2.5	9.6	19Kg	3D模型

訂貨形式：RLC5-1 -  ∅d1 -  ∅d2 - 電壓

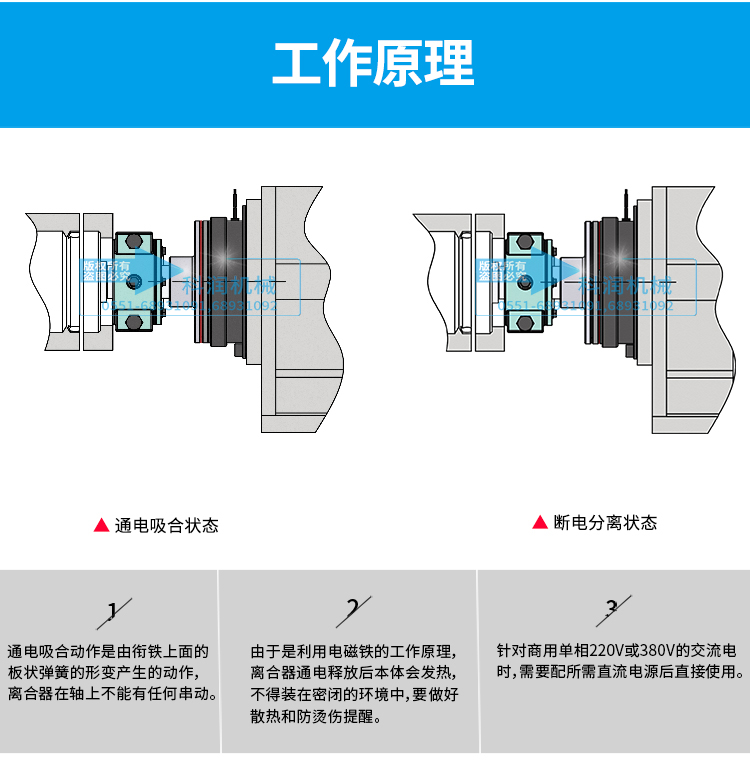

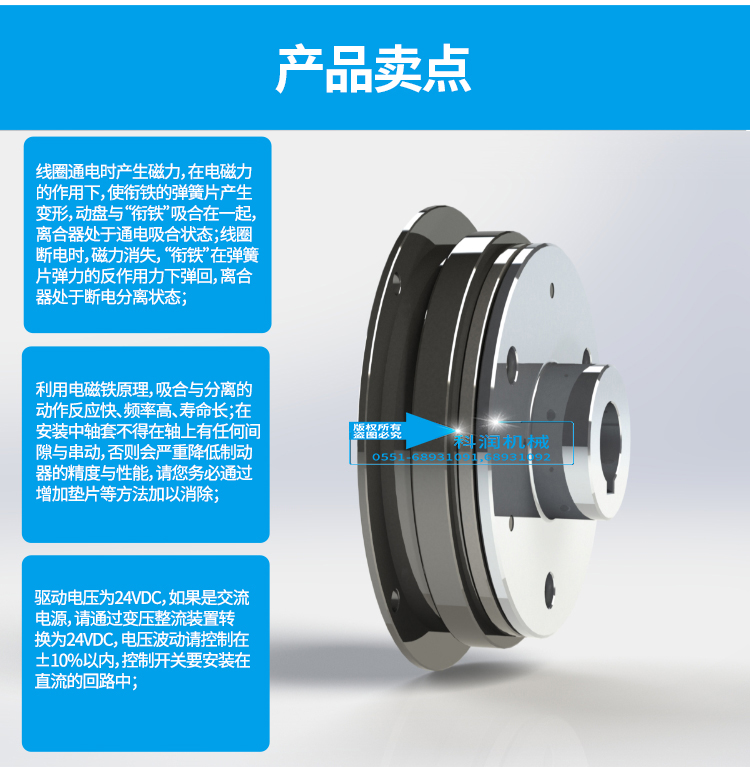

軸承和法蘭安裝干式24V電磁離合器通常是關閉的類型, 并要求直流電壓的操作。當定子提供直流電壓時, 電樞板被吸引到轉子上的摩擦材料的空氣間隙和扭矩得到傳遞沒有反彈。當電源關閉時, 預應力彈簧把電樞拉回原來的位置, 即使在垂直安裝時也沒有剩余扭矩。

電子版安裝說明書下載

（4.3M）

選型與安裝技術支持：

咨詢電話：TEL：0551-68931091(撥通后請按0選擇技術咨詢中心，然后我們的工程師會根據您設備的實際情況，為您選擇適合您的產品，并提供安裝技術指導)。

受理時間：8:00～18:00（周一～周六，不包括法定節假日）

                                         產品安裝使用說明書下載
